La Volkswagen Golf è una vettura compatta per la famiglia prodotta dal gruppo automobilistico tedesco VW. L'ottava generazione è stata presentata nell'ottobre del 2019 ed è arrivata nelle concessionarie tedesche a dicembre dello stesso anno. In questo manuale analizzeremo in dettaglio gli schemi dei fusibili della Volkswagen Golf (ottava generazione; codici carrozzeria CD1 per la berlina e CG5 per la Variant; piattaforma MQB Evo) per gli anni di produzione dal 2019 al 2028.
Di seguito troverete le posizioni e le immagini delle scatole portafusibili. Verranno indicati in modo specifico i fusibili relativi all'accendisigari e alla pompa del carburante.
Abitacolo

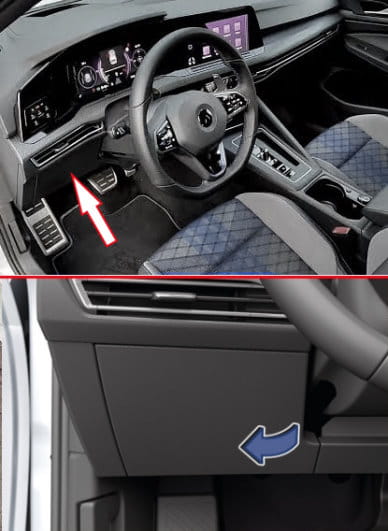

La scatola portafusibili e portarelè principale nell'abitacolo si trova lato guida, dietro il cassetto portaoggetti.

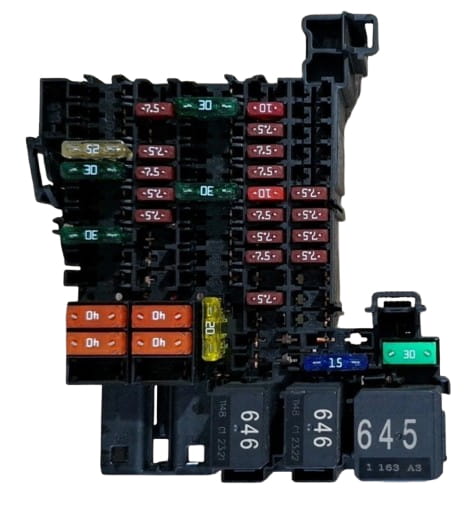

Esempio fotografico.

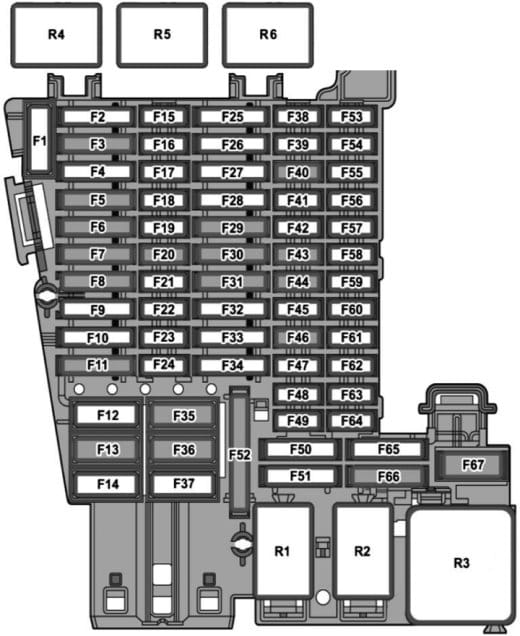

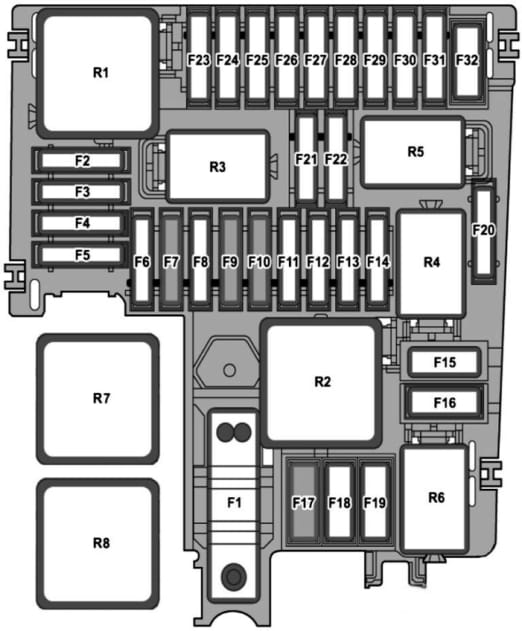

Schema
Numero | Corrente (A) | Circuito protetto
SC1 | Riserva
SC2 | Riserva
SC3 | 25 | Centralina di riconoscimento del rimorchio
SC4 | 20 | Centralina di riscaldamento dell'agente riducente AdBlue (motori Diesel)
SC5 | 25 | Motorino di bloccaggio del selettore del cambio automatico
SC6 | 30 | Centralina della rete di bordo: illuminazione interna
SC7 | 30 | Centralina del climatizzatore: riscaldamento dei sedili
SC8 | 20 | Centralina di regolazione del tetto apribile
SC9 | 30 | Centralina porte (lato guida e passeggero), alzacristalli elettrici posteriori
SC10 | Riserva
SC11 | 15 | Centralina di riconoscimento del rimorchio
SC12 | 40 | Centralina della rete di bordo: illuminazione esterna sinistra
SC13 | 40 | Centralina della rete di bordo: chiusura centralizzata
SC14 | 30 | Amplificatore dell'impianto audio
SC15 | Riserva
SC16 | 7.5 | Centralina degli airbag
SC17 | 10 | Relè del sistema di dosaggio AdBlue
SC18 | 7.5 | Interfaccia del sistema di accesso e avviamento senza chiave, maniglie porte, moduli antifurto, bloccasterzo elettronico
SC19 | 7.5 | Quadro strumenti, modulo del sistema di chiamata di emergenza eCall
SC20 | 7.5 | Modulo di accesso a Internet, presa USB, supporto telefono, sintonizzatore TV (mercato Giappone)
SC21 | 7.5 | Centraline di monitoraggio degli angoli ciechi, specchietti retrovisori esterni, maniglia del portellone
SC22 | Riserva
SC23 | Riserva
SC24 | 15 | Centralina del sistema di trazione integrale
SC25 | 25 | Pretensionatore della cintura di sicurezza anteriore
SC26 | 30 | Centraline delle porte e degli alzacristalli elettrici
SC27 | 25 | Pretensionatore della cintura di sicurezza anteriore
SC28 | Riserva
SC29 | 15 | Centralina di riconoscimento del rimorchio
SC30 | 30 | Unità elettronica del sistema di infotainment
SC31 | 25 | Centralina di riconoscimento del rimorchio
SC32 | 25 | Centralina del climatizzatore posteriore, riscaldamento dei sedili posteriori
SC33 | Riserva
SC34 | Riserva
SC35 | 40 | Centralina della rete di bordo: illuminazione esterna destra
SC36 | 40 | Centralina della ventola del riscaldamento
SC37 | Riserva
SC38 | Riserva
SC39 | 10 | Modulo elettronico del piantone dello sterzo
SC40 | 7.5 | Sirena dell'antifurto di serie
SC41 | 7.5 | Interfaccia diagnostica dei bus di dati (Gateway)
SC42 | 7.5 | Selettore del cambio automatico, indicatore di posizione del selettore
SC43 | 10 | Sensore di temperatura abitacolo, centralina del climatizzatore, relè del lunotto termico
SC44 | 7.5 | Tasto del freno di stazionamento elettromeccanico, presa di diagnosi, modulo padiglione, sensore volumetrico, sensore pioggia e crepuscolare
SC45 | 7.5 | Modulo elettronico del piantone dello sterzo
SC46 | 7.5 | Centralina dell'Head-Up Display
SC47 | 10 | Centralina della regolazione adattiva dell'assetto
SC48 | 7.5 | Presa USB di ricarica
SC49 | Riserva
SC50 | Riserva
SC51 | Riserva
SC52 | 20 | Presa da 12 V, fusibile dell'accendisigari
SC53 | Riserva
SC54 | Riserva
SC55 | Riserva
SC56 | Riserva
SC57 | Riserva
SC58 | 7.5 | Telecamera anteriore per i sistemi di assistenza alla guida, centralina dell'assistente al parcheggio, radar del Cruise Control Adattivo
SC59 | 7.5 | Tasto del freno di stazionamento elettromeccanico, specchietto interno fotocromatico, sensore di qualità dell'aria
SC60 | 7.5 | Presa di diagnosi
SC61 | 7.5 | Relè del motorino di avviamento 1 e 2
SC62 | Riserva
SC63 | Riserva
SC64 | Riserva
SC65 | 10 | Centralina del generatore di suono del motore
SC66 | 15 | Motorino del tergilunotto
SC67 | 30 | Relè del lunotto termico
R1 | Relè delle prese di alimentazione da 12 V
R2 | Relè di alimentazione del Morsetto 15 (sotto chiave)
R3 | Relè del lunotto termico
R4 | Relè del sistema di dosaggio AdBlue (motori Diesel)
R5 | Riserva
R6 | Riserva

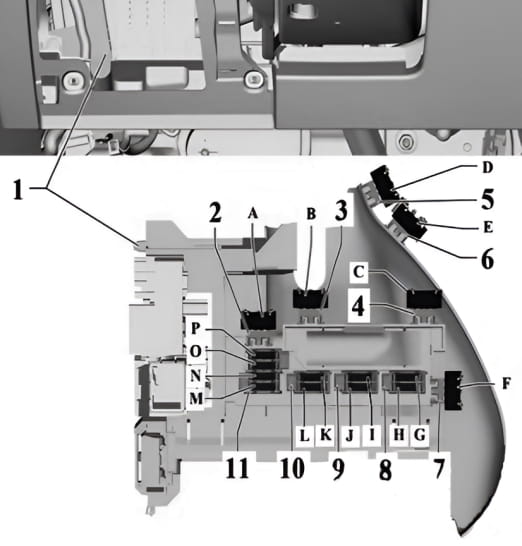

Accanto alla scatola principale si trova un pannello con fusibili singoli.
Schema
Numero | Corrente (A) | Destinazione
A | 15 | Centralina di regolazione del sedile lato guida
B | Riserva
C | Riserva
D | 15 | Ventole per schienale e cuscino del sedile lato guida, centralina di regolazione del sedile anteriore sinistro
E | 15 | Ventole per schienale e cuscino del sedile passeggero anteriore, centralina di regolazione del sedile anteriore destro
F | Riserva
G | 10 | Centralina per veicoli speciali, presa di diagnosi 2, punti di connessione (sollevatore per sedie a rotelle, radiomobile, registratore dati di emergenza, segnalatori speciali)
H | Riserva
I | Riserva
J | Riserva
K | 40 | Punto di connessione per sollevatore per sedie a rotelle, centralina per veicoli speciali
L | 40 | Centralina per veicoli speciali, fusibile 16 sul portarelè e portafusibili SRSH
M | Riserva
N | Riserva
O | Riserva
P | Riserva
Vano motore

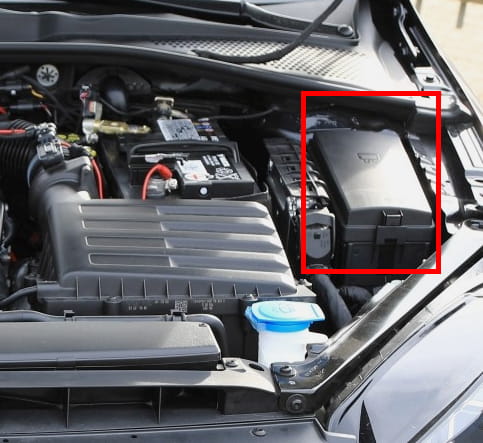

La scatola portafusibili e portarelè principale sotto il cofano si trova dietro una copertura protettiva, vicino alla batteria.

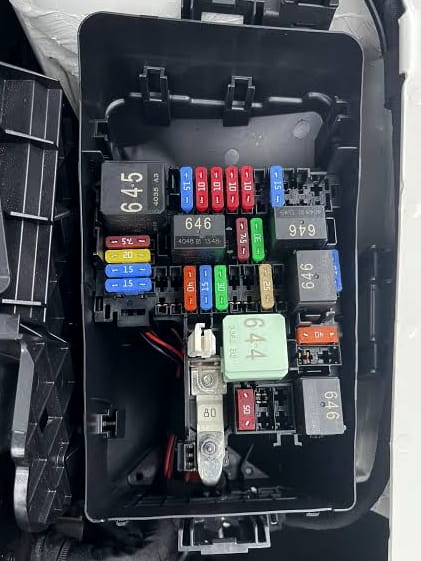

Vista generale.
Schema
Numero | Corrente (A) | Circuito protetto
SB1 | 400 | Centralina del servosterzo elettromeccanico
SB2 | 7.5 | Relè principale (motori a benzina) / Relè di alimentazione del Morsetto 30 (motori Diesel), centralina motore, centralina ABS
SB3 | 20 | Relè di alimentazione dei componenti del motore (motori 2.0 L a benzina)
SB3 | 7.5 | Relè delle valvole di intercettazione del gas (motori a metano)
SB4 | 15 | Faro anteriore sinistro
SB5 | 15 | Faro anteriore destro
SB6 | Riserva
SB7 | 30 | Pompa idraulica ausiliaria 1 dell'olio del cambio
SB8 | 40 | Servofreno elettromeccanico
SB9 | 15 | Relè dell'avvisatore acustico
SB10 | 30 | Centralina del motorino dei tergicristalli
SB11 | Riserva
SB12 | 15 / 30 | Unità Meccatronica per cambio a doppia frizione, centralina del cambio automatico
SB13 | 25 | Centralina del sistema frenante idraulico (ABS)
SB14 | 20 | Centralina del riscaldamento autonomo ausiliario
SB15 | 40 | Centralina del sistema frenante idraulico (ABS)
SB16 | Riserva
SB17 | 40 | Resistenza del riscaldatore supplementare dell'aria (motori Diesel)
SB18 | 40 | Resistenza del riscaldatore supplementare dell'aria (motori Diesel)
SB19 | Riserva
SB20 | 15 | Centralina di bloccaggio del differenziale
SB21 | 7.5 | Centralina motore
SB22 | 30 | Motorino di avviamento
SB23 | 15 | Centralina motore
SB24 | 7.5 / 10 | Ventola del radiatore, sensore di livello e temperatura dell'olio, valvola canister, valvole di fasatura dell'albero a camme, valvola di regolazione della pressione dell'olio, valvola di raffreddamento dei pistoni, valvola di dosaggio del carburante (motori Diesel), relè del sistema di dosaggio AdBlue, centralina delle candelette, alternatore-starter (48 V), sensore di pressione del gas nel serbatoio
SB25 | 10 | Iniettori del gas 1–4 (motori a metano)
SB26 | 10 | Resistenza di sfiato del basamento, valvola di regolazione della pressione dell'olio, attuatore del termostato, valvola di regolazione del liquido di raffreddamento, valvola di raffreddamento dei pistoni, pompa di ricircolo del liquido di raffreddamento, pompa di raffreddamento dell'aria di sovralimentazione, pompa ausiliaria del riscaldamento
SB27 | 10 / 15 | Sensore del filtro antiparticolato, sonde lambda (a monte e a valle del catalizzatore), centraline dei sensori NOx
SB28 | 20 | Bobine di accensione 1–4, valvola canister, valvole di fasatura dell'albero a camme, valvola di regolazione della pressione dell'olio
SB29 | 15 / 20 | Centralina della pompa del carburante
SB30 | Riserva
SB31 | Riserva
SB32 | Riserva
R1 | Relè principale
R2 | Relè del riscaldatore elettrico ad alta potenza (motori Diesel)
R3 | Relè dell'avvisatore acustico
R4 | Relè del motorino di avviamento 1
R5 | Relè del motorino di avviamento 2
R6 | Relè delle valvole di intercettazione del gas (metano), relè di alimentazione dei componenti del motore
R7 | Centralina delle candelette (motori Diesel)
R8 | Relè del riscaldatore elettrico a bassa potenza

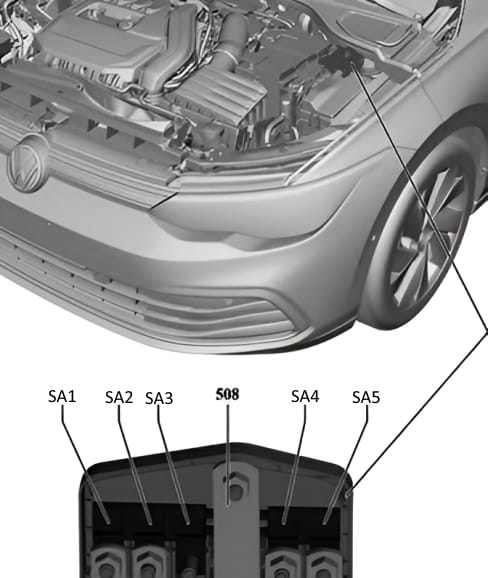

I fusibili ad alto amperaggio si trovano vicino al polo positivo della batteria.
Schema
Numero | Corrente (A) | Destinazione
SA1 | 150 | Linea di alimentazione principale della scatola portafusibili (vano motore)
SA2 | 50 | Elettroventola del radiatore di raffreddamento
SA3 | Riserva
SA4 | 125 | Linea di alimentazione principale della scatola portafusibili (abitacolo)
SA5 | 125 | Linea di alimentazione principale della scatola portafusibili (abitacolo)
508 | Punto di contatto / Connessione al polo positivo della batteria
