Citroën Berlingo è un popolare veicolo multispazio e furgone commerciale di segmento M della casa automobilistica francese. In questo manuale analizzeremo nel dettaglio gli schemi dei fusibili del Citroën Berlingo di terza generazione (carrozzeria K9; piattaforma EMP2): anni di produzione 2018, 2019, 2020, 2021, 2022, 2023 e 2024.
Qui troverete le posizioni e le foto delle scatole dei fusibili di distribuzione. Verranno evidenziati in particolare i fusibili a protezione dell'accendisigari e della pompa del carburante.
Abitacolo

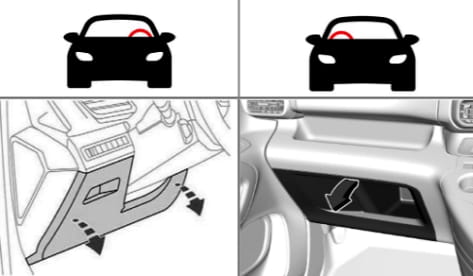

Indipendentemente dalla posizione del volante (guida a sinistra o a destra), la scatola dei fusibili principale si trova sul lato sinistro, nella parte inferiore della plancia.
Vista generale.

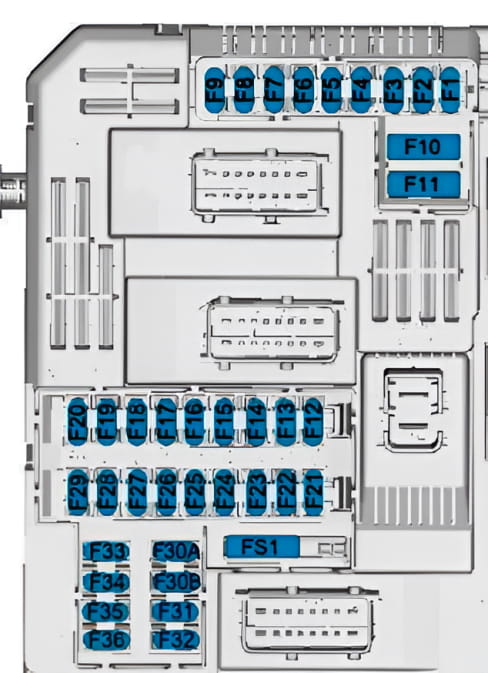

Schema
N° | Affectation
1 | Modulo di ricarica wireless, specchietto retrovisore interno fotocromatico, servosterzo elettrico (EPS), selettore delle modalità di guida (Grip Control), radar anteriore, centralina del sistema SCR (AdBlue)
3 | Ricarica wireless per smartphone
4 | Avvisatore acustico (clacson)
5 | Pompa lavavetri anteriore e posteriore
6 | Pompa lavavetri anteriore e posteriore
7 | Prese USB posteriori
8 | Motorino del tergilunotto
10 | Chiusura centralizzata (portiere e portellone del bagagliaio)
11 | Chiusura centralizzata (portiere e portellone del bagagliaio)
12 | Centralina del sistema Start&Stop, presa di diagnostica OBD-II, centralina ABS / ESP
13 | Sistema multimediale, pannello del climatizzatore
14 | Sirena dell'antifurto di serie
15 | Centralina del cambio automatico, quadro strumenti, centralina del climatizzatore
16 | Centralina del sistema Start&Stop, centralina ABS / ESP
17 | Quadro strumenti
18 | Centralina del sistema di assistenza al parcheggio (sensori di parcheggio)
19 | Devioguida (gruppo interruttori al volante), comandi al volante
21 | Modulo dell'antifurto di serie
22 | Telecamera dei sistemi ADAS sul parabrezza, sensore pioggia e crepuscolare
23 | Spia cinture di sicurezza non allacciate, centralina Start&Stop, centralina del gancio di traino
24 | Display touchscreen da 7", sistema di parcheggio automatico, sistema di telecamere a 360°
25 | Centralina degli airbag (SRS)
26 | Sistema di controllo della stabilità (ESP)
27 | Antifurto, centralina del riscaldatore ausiliario (Webasto)
28 | Modulo telematico (OnStar / BTA / modulo eCall)
29 | Sistema multimediale (unità principale / infotainment)
32 | Accendisigari / Presa da 12 V sulla plancia anteriore
34 | Specchietto retrovisore interno fotocromatico, sistema di assistenza al parcheggio
35 | Modulo interruttore luci, presa OBD-II, pannello del climatizzatore
36 | Illuminazione interna (plafoniere), prese USB anteriori
La scatola dei fusibili e dei relè supplementare dell'abitacolo si trova dietro la scatola principale.
Schema
N° | Affectation
F1 | Sbrinatore del lunotto
F2 | Sbrinatore degli specchietti retrovisori esterni
F3 | Alzacristalli elettrici anteriori
F4 | Regolazione e ribaltamento elettrico degli specchietti retrovisori esterni
F5 | Alzacristalli elettrici posteriori
F6 | Presa da 12 V nel bagagliaio, tettuccio apribile elettrico
F7 | Riservato
F8 | Alimentazione della scatola fusibili destra della plancia
F9 | Riservato
F10 | Sedili anteriori riscaldabili
F11 | Azionamento elettrico della funzione massaggio dei sedili anteriori
F12 | Amplificatore audio di serie (Hi-Fi)
R01 | Relè del riscaldamento dei sedili
R02 | Relè di alimentazione degli alzacristalli elettrici
R03 | Relè dello sbrinatore del lunotto
R04–R07 | Riservato
Vano motore

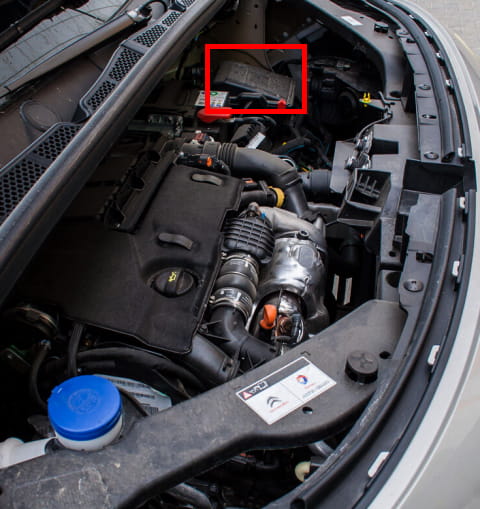

La scatola dei fusibili di distribuzione (BSM) è posizionata vicino alla batteria.

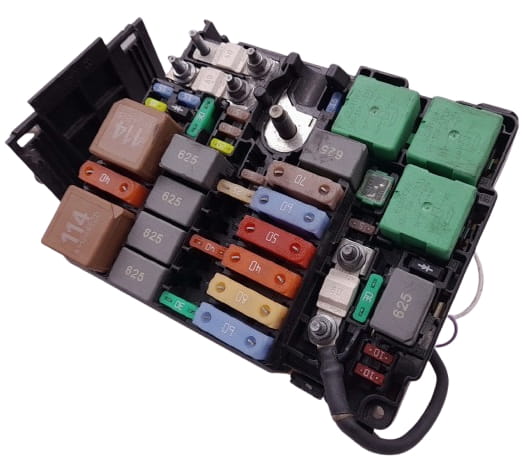

Vista generale.

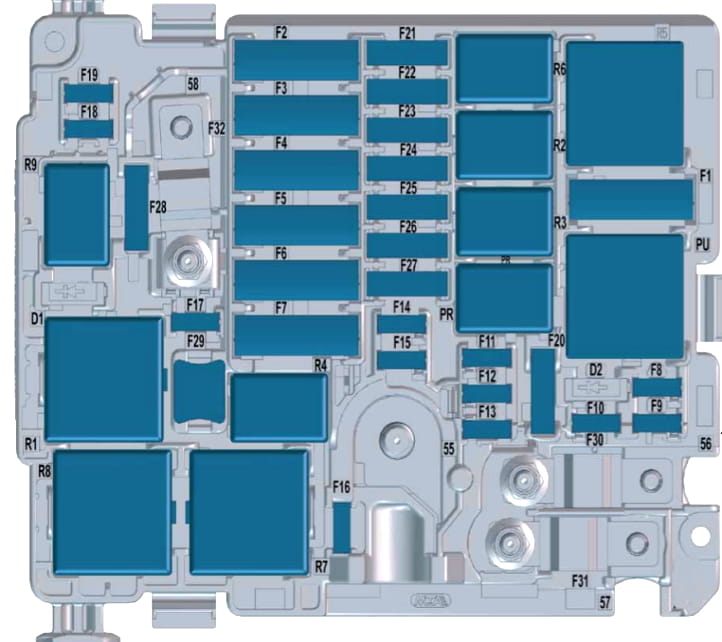

Schema
N° | Intensité | Affectation
F1 | 40 A | Motorino della ventola dell'abitacolo (climatizzatore)
F2 | 60 A | Centralina ABS / ESP (pompa)
F3 | 80 A | Alimentazione della scatola fusibili abitacolo n°3
F4 | 30 A | Centralina ABS / ESP (elettrovalvole)
F5 | 50 A / 20 A | 50 A: Centralina BSI (indicatori di direzione destri, luci di posizione anteriori destre, luci di stop destre, luce di retromarcia sinistra, fendinebbia destro) | 20 A: Parabrezza termico
F6 | 60 A / 20 A | 60 A: Centralina del gruppo motoventilatore di raffreddamento radiatore a due velocità (GMV) | 20 A: Centralina del cambio automatico (Aisin EAT8 / EAT6)
F7 | 70 A | Scatola Servizi Intelligente (Centralina BSI)
F8 | 15 A / 20 A | 15 A (motori EP6): Pompa del carburante, termostato pilotato, elettrovalvola della pompa dell'olio, elettrovalvola di spurgo del canister, debimetro (MAF), sonde lambda | 20 A (motori EB2 / DV6 / DW10): Centralina motore, pompa di pre-alimentazione carburante
F9 | 15 A | Pompa di pre-alimentazione (motori DW10F), elettrovalvole del variatore di fase, termostato pilotato, elettrovalvola della pompa dell'olio, elettrovalvola di spurgo del canister, debimetro (MAF), sonde lambda (motori EP6), pompa dell'acqua elettrica
F10 | 15 A | Centralina motore, regolatore di portata della pompa ad alta pressione, elettrovalvola di controllo della geometria del turbocompressore (DV5R / DW10F), termostato pilotato (DV5R), riscaldatore dei vapori dell'olio (blow-by), elettrovalvole del variatore di fase (motori EP6), elettrovalvola di spurgo del canister, sonda lambda a monte (motori EB2)
F11 | 20 A | Centralina motore
F12 | 5 A | Quadro strumenti, relè della ventola di raffreddamento (GMV), sistema Start&Stop (alternatore reversibile i-StARS), pompa dell'acqua elettrica del turbocompressore, Scatola Servizi Intelligente (BSI)
F13 | 5 A | Scatola Servizi Intelligente (Centralina BSI)
F14 | 5 A | Modulo di controllo dello stato della batteria (IBS / BECB)
F15 | 20 A | Parabrezza termico
F16 | 10 A / 15 A | Fendinebbia (15 A) / Luci di marcia diurna - DRL (10 A)
F17 | 10 A | Circuito di diagnostica del relè BFRM, centralina BSI, centralina motore, sensore NOx a valle (DV5R / DW10)
F18 | 10 A | Faro abbagliante destro
F19 | 10 A | Faro abbagliante sinistro
F20 | 30 A | Centralina motore, pompa di pre-alimentazione carburante, bobine di accensione
F21 | 30 A | Relè del solenoide del motorino di avviamento
F22 | 40 A | Riservato / Equipaggiamento taxi
F23 | 40 A | Motorino di avviamento / Alternatore
F24 | 40 A | Alimentazione della scatola fusibili abitacolo n°5
F25 | 40 A | Alimentazione della scatola fusibili abitacolo n°3
F26 | 15 A / 20 A | Motorino del riscaldatore (ventola dell'abitacolo)
F27 | 25 A | Centralina BSI (faro anabbagliante destro, luci di retromarcia destre, fendinebbia sinistro, luce di posizione posteriore sinistra, terzo stop)
F28 | 30 A | Modulo della pompa del sistema SCR (AdBlue) e riscaldatore del condotto, sensore NOx (DW10F), centralina motore
F29 | 40 A | Motorino del tergicristallo anteriore (leveraggio)
F30 | 80 A | Centralina delle candelette di preriscaldo (motori diesel)
F31 | 80 A | Scatola di Protezione e Gestione delle Alimentazioni (BPGA)
F32 | 80 A | Servosterzo elettrico (EPS), faro anabbagliante sinistro, sistema di fari adattivi (fari direzionali), indicatori di direzione laterali, indicatori di direzione sinistri, luci di posizione anteriori sinistre e posteriori destre, luci di stop sinistre, luce della targa
R1 | Relè principale della centralina motore / Alimentazione modulo SCR (Euro 6)
R2 | Frizione del compressore del climatizzatore / Relè sbrinatore parabrezza
R3 | Relè del motorino di avviamento / Riscaldatore ausiliario di preriscaldamento
R4 | Relè fendinebbia / Luci di marcia diurna (DRL)
R5 | Relè del motorino della ventola dell'abitacolo (climatizzatore)
R6 | Relè del solenoide del motorino di avviamento
R7 | Relè del tergicristallo anteriore (bassa velocità)
R8 | Relè del tergicristallo anteriore (alta velocità)
R9 | Relè principale di alimentazione dei fari

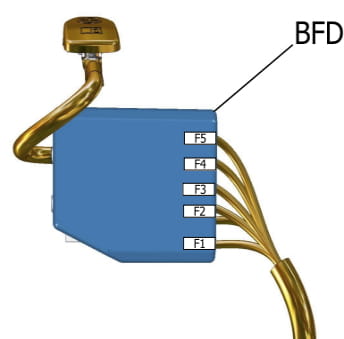

Al terminale positivo della batteria è collegata una piastra composta da fusibili di potenza.
Schema
N° | Intensité | Affectation
1 | 60 A | Centralina elettronica della ventola di raffreddamento del radiatore
2 | 100 A | Alimentazione della scatola fusibili principale nel vano motore (BSM / PSF1)
3 | 80 A | Motorino della pompa del servosterzo idraulico / servosterzo elettrico
4 | 80 A | Alimentazione della scatola fusibili abitacolo (BSI)
5 | 80 A | Alimentazione della scatola fusibili abitacolo (BSI)
