L'«Audi Q3» è un SUV compatto di fascia premium, prodotto a partire dal 2011 dal Gruppo Volkswagen. La terza generazione della vettura è stata presentata nel giugno 2025. In questo manuale analizzeremo nel dettaglio gli schemi dei fusibili dell'Audi Q3 (terza generazione; codice carrozzeria FJ; piattaforma MQB Evo) per gli anni di produzione 2026, 2027, 2028, 2029, 2030 e 2031.
Di seguito sono riportate le posizioni e le indicazioni relative alle scatole dei fusibili. I fusibili a protezione dell'accendisigari e della pompa del carburante sono segnalati in MAIUSCOLO.
Abitacolo
Nelle vetture con guida a sinistra (standard in Italia), la scatola dei fusibili è posizionata dietro il cassetto portaoggetti, lato conducente.

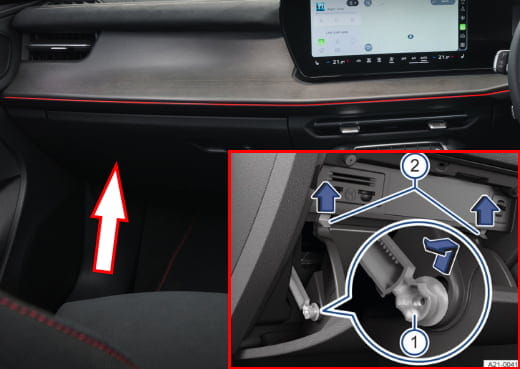

Nelle versioni con guida a destra, la centralina è installata dietro il cassetto portaoggetti, lato passeggero.

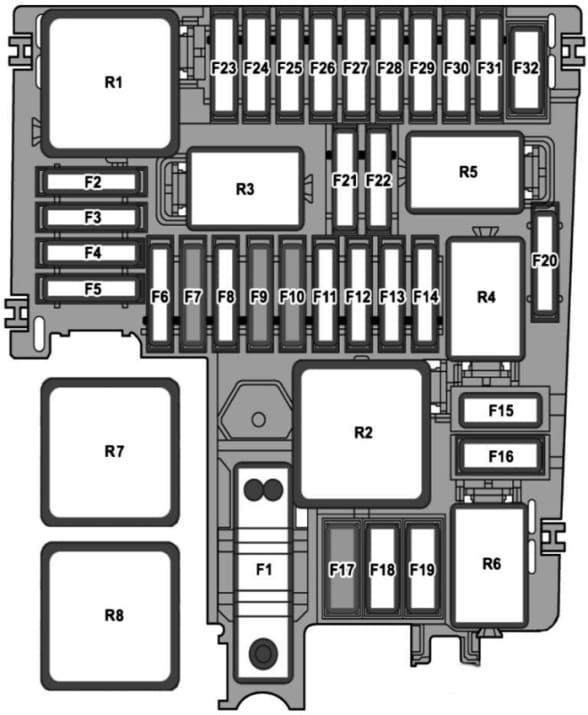

Schema
N. | Corrente (A) | Descrizione
SC1 | Riserva
SC2 | Riserva
SC3 | 25 A | Centralina di riconoscimento del rimorchio
SC4 | 20 A | Centralina di riscaldamento dell'agente riducente AdBlue (diesel)
SC5 | 25 A | Attuatore elettrico di bloccaggio della trasmissione (blocco parcheggio)
SC6 | 30 A | Centralina della rete di bordo (BCM), illuminazione interna
SC7 | 30 A | Centralina del climatizzatore, riscaldamento dei sedili anteriori
SC8 | 20 A | Centralina di azionamento del tetto apribile elettrico
SC9 | 30 A | Centraline delle portiere anteriori, alzacristalli elettrici posteriori
SC10 | Riserva
SC11 | 15 A | Centralina di riconoscimento del rimorchio
SC12 | 40 A | Centralina della rete di bordo (BCM), illuminazione esterna (lato sinistro)
SC13 | 40 A | Centralina della rete di bordo (BCM), chiusura centralizzata
SC14 | 30 A | Centralina del sistema audio (DSP)
SC15 | Riserva
SC16 | 7.5 A | Centralina degli airbag (SRS)
SC17 | 10 A | Relè del sistema di dosaggio dell'agente riducente AdBlue (diesel)
SC18 | 7.5 A | Centralina del sistema Keyless (accesso senza chiave), maniglie delle portiere, moduli dell'antifurto di serie, bloccasterzo elettronico (ELV)
SC19 | 7.5 A | Quadro strumenti, modulo del sistema di chiamata di emergenza (eCall)
SC20 | 7.5 A | Modulo di accesso a Internet, porta USB, supporto per smartphone, sintonizzatore TV (Giappone)
SC21 | 7.5 A | Radar per il monitoraggio degli angoli ciechi (Blind Spot), specchietti retrovisori esterni, maniglia del portellone bagagliaio
SC22 | Riserva
SC23 | Riserva
SC24 | 15 A | Centralina della trazione integrale (Haldex/Quattro)
SC25 | 25 A | Pretensionatore elettrico della cintura di sicurezza anteriore
SC26 | 30 A | Centraline delle portiere e degli alzacristalli elettrici
SC27 | 25 A | Pretensionatore elettrico della cintura di sicurezza anteriore
SC28 | Riserva
SC29 | 15 A | Centralina di riconoscimento del rimorchio
SC30 | 30 A | Centralina del sistema di infotainment (MIB)
SC31 | 25 A | Centralina di riconoscimento del rimorchio
SC32 | 25 A | Centralina del climatizzatore posteriore, riscaldamento dei sedili posteriori
SC33 | Riserva
SC34 | Riserva
SC35 | 40 A | Centralina della rete di bordo (BCM), illuminazione esterna (lato destro)
SC36 | 40 A | Centralina del motorino della ventola del climatizzatore
SC37 | Riserva
SC38 | Riserva
SC39 | 10 A | Centralina elettronica del piantone dello sterzo (SZL / devioluci)
SC40 | 7.5 A | Sirena autoalimentata dell'antifurto di serie
SC41 | 7.5 A | Interfaccia diagnostica dei bus di dati (Gateway)
SC42 | 7.5 A | Selettore del cambio automatico, indicatore di posizione del selettore
SC43 | 10 A | Sensore della temperatura abitacolo, centralina del climatizzatore, relè dello sbrinatore del lunotto
SC44 | 7.5 A | Pulsante del freno di stazionamento elettromeccanico (EPB), presa di diagnosi OBD, modulo plafoniera, sensore volumetrico, sensore pioggia/crepuscolare
SC45 | 7.5 A | Centralina elettronica del piantone dello sterzo (SZL)
SC46 | 7.5 A | Centralina dell'Head-Up Display (HUD)
SC47 | 10 A | Centralina del sistema di regolazione adattiva dell'assetto (DCC)
SC48 | 7.5 A | Presa di ricarica USB
SC49 | Riserva
SC50 | Riserva
SC51 | Riserva
SC52 | 20 A | PRESA DA 12 V, FUSIBILE DELL'ACCENDISIGARI
SC53 | Riserva
SC54 | Riserva
SC55 | Riserva
SC56 | Riserva
SC57 | Riserva
SC58 | 7.5 A | Telecamera anteriore per i sistemi di assistenza alla guida (ADAS), centralina del sistema di parcheggio automatico, radar del Cruise Control Adattivo (ACC)
SC59 | 7.5 A | Pulsante del freno di stazionamento elettromeccanico (EPB), specchietto retrovisore interno fotocromatico, sensore di qualità dell'aria
SC60 | 7.5 A | Presa di diagnosi OBD
SC61 | 7.5 A | Relè del motorino di avviamento 1 e 2
SC62 | Riserva
SC63 | Riserva
SC64 | Riserva
SC65 | 10 A | Centralina del generatore di suono del motore (Soundaktor)
SC66 | 15 A | Motorino del tergilunotto
SC67 | 30 A | Relè dello sbrinatore del lunotto
R1 | Relè delle prese di alimentazione da 12 V
R2 | Relè di alimentazione del Morsetto 15
R3 | Relè dello sbrinatore del lunotto
R4 | Relè del sistema di dosaggio AdBlue (diesel)
R5 | Riserva
R6 | Riserva
Accanto al blocco principale sono collocati alcuni fusibili supplementari.
N. | Corrente (A) | Descrizione
A | 15 A | Centralina di regolazione elettrica del sedile del conducente
B | Riserva
C | Riserva
D | 15 A | Ventole della seduta e dello schienale del sedile del conducente, centralina di regolazione del sedile anteriore sinistro
E | 15 A | Ventole della seduta e dello schienale del sedile del passeggero anteriore, centralina di regolazione del sedile anteriore destro
F | Riserva
G | 10 A | Centralina degli equipaggiamenti speciali, presa di diagnosi 2, punti di connessione per sollevatore sedia a rotelle, radio ricetrasmittenti, dispositivi di segnalazione speciali (sirene/lampeggianti), registratore dei dati di evento (EDR)
H | Riserva
I | Riserva
J | Riserva
K | 40 A | Punto di connessione per sollevatore sedia a rotelle, centralina degli equipaggiamenti speciali
L | 40 A | Centralina degli equipaggiamenti speciali, fusibile 16 sul portarelè e portafusibili SRSH
M | Riserva
N | Riserva
O | Riserva
P | Riserva
Vano Motore
La scatola dei fusibili di distribuzione si trova accanto alla batteria.
Schema
N. | Corrente (A) | Descrizione
SB1 | 400 A | Centralina del servosterzo elettromeccanico
SB2 | 7.5 A | Relè principale (benzina), relè di alimentazione del Morsetto 30 (diesel), centralina motore, centralina ABS
SB3 | 20 A | Relè di alimentazione dei componenti del motore (2.0 benzina)
SB3 | 7.5 A | Relè delle valvole di intercettazione del gas (motore a metano - CNG)
SB4 | 15 A | Faro anteriore sinistro
SB5 | 15 A | Faro anteriore destro
SB6 | Riserva
SB7 | 30 A | Pompa idraulica supplementare 1 dell'olio del cambio
SB8 | 40 A | Servofreno elettromeccanico
SB9 | 15 A | Relè dell'avvisatore acustico (clacson)
SB10 | 30 A | Centralina del motorino dei tergicristalli
SB11 | Riserva
SB12 | 15 / 30 A | Meccatronica del cambio robotizzato (DSG), centralina del cambio automatico
SB13 | 25 A | Centralina ABS
SB14 | 20 A | Centralina del riscaldatore autonomo supplementare (Webasto)
SB15 | 40 A | Centralina ABS
SB16 | Riserva
SB17 | 40 A | Resistenza del riscaldatore ad aria supplementare (PTC - diesel)
SB18 | 40 A | Resistenza del riscaldatore ad aria supplementare (PTC - diesel)
SB19 | Riserva
SB20 | 15 A | Centralina di bloccaggio del differenziale
SB21 | 7.5 A | Centralina elettronica del motore (ECU)
SB22 | 30 A | Relè di innesto del motorino di avviamento (elettromagnete)
SB23 | 15 A | Centralina elettronica del motore (ECU)
SB24 | 7.5 / 10 A | Centralina della ventola del radiatore, sensore di livello e temperatura dell'olio, elettrovalvola di spurgo del canister, variatori di fase della distribuzione, valvola di pressione dell'olio, alternatore-starter (MHEV 48 V), relè di dosaggio del reagente (diesel), centralina delle candelette (diesel)
SB25 | 10 A | Iniettori del gas 1-4 (motore a metano - CNG)
SB26 | 10 A | Riscaldatore del sistema di sfiato del basamento, valvola di pressione dell'olio, termostato a regolazione elettronica, pompa di ricircolo del liquido di raffreddamento, pompa di raffreddamento dell'aria di sovralimentazione, pompa supplementare del riscaldamento
SB27 | 10 / 15 A | Sensore del filtro antiparticolato (DPF), sonde lambda (sensori di ossigeno) a monte e a valle del catalizzatore, centralina dei sensori NOx
SB28 | 20 A | Bobine di accensione 1-4, elettrovalvola del canister, elettrovalvole dei variatori di fase, valvola di pressione dell'olio
SB29 | 15 / 20 A | CENTRALINA DELLA POMPA DEL CARBURANTE
SB30 | Riserva
SB31 | Riserva
SB32 | Riserva
R1 | Relè principale (alimentazione centralina motore)
R2 | Relè di alta potenza del riscaldatore elettrico PTC (diesel)
R3 | Relè dell'avvisatore acustico
R4 | Relè del motorino di avviamento 1
R5 | Relè del motorino di avviamento 2
R6 | Relè delle valvole di intercettazione del gas (CNG) / Relè di alimentazione dei componenti del motore
R7 | Centralina delle candelette (diesel)
R8 | Relè di bassa potenza del riscaldatore elettrico PTC

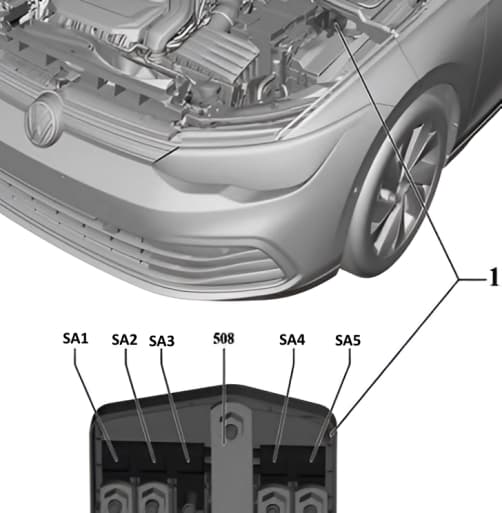

Accanto al blocco principale si trova la piastra dei fusibili di potenza, costituita da elementi fusibili ad alto amperaggio (SA).
Schema
N. | Corrente (A) | Descrizione
SA1 | 150 A | Scatola dei fusibili (vano motore)
SA2 | 50 A | Ventola del radiatore di raffreddamento del motore
SA3 / 508 | Morsetto positivo della batteria
SA4 | 125 A | Scatola dei fusibili (abitacolo)
SA5 | 125 A | Scatola dei fusibili (abitacolo)
