L'Audi Q3 di seconda generazione è un SUV compatto di fascia premium, prodotto dal 2018 al 2025 sulla piattaforma modulare MQB. Il modello ha sostituito la prima generazione (8U), presentandosi con dimensioni nettamente maggiori, una dotazione tecnologica più avanzata e un design più aggressivo. In questo manuale analizzeremo nel dettaglio gli schemi dei fusibili dell'Audi Q3 (seconda generazione; codice telaio F3; piattaforma MQB) per gli anni di produzione 2019, 2020, 2021, 2022, 2023, 2024 e 2025.
In questo documento troverete l'ubicazione e le foto delle centraline portafusibili. Un'attenzione particolare è rivolta ai fusibili che gestiscono l'accendisigari e la pompa del carburante.
Vano Motore

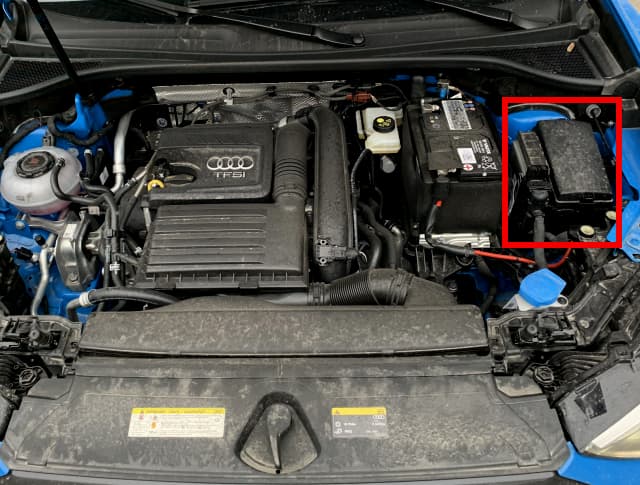

La scatola dei fusibili è situata accanto alla batteria, sul lato sinistro del vano motore.

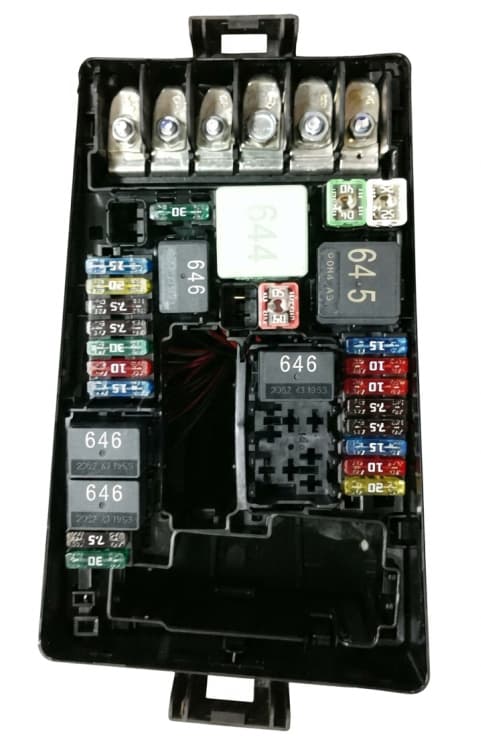

Foto di esempio.

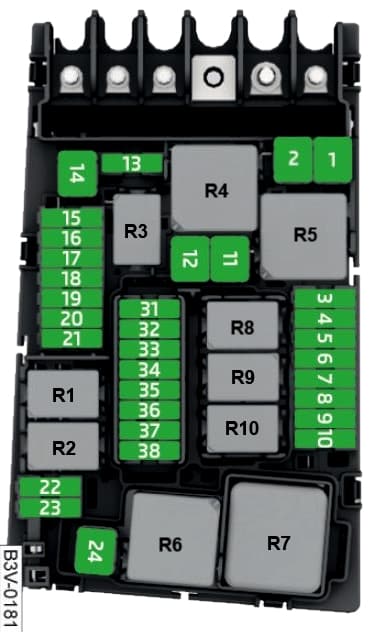

Schema dei fusibili
N. | Corrente (A) | Descrizione
1 | 25 | Centralina ABS/ESC (J104)
2 | 40 / 60 | Centralina ABS/ESC (J104), pompa idraulica ABS (V64)
3 | 15 / 30 | Centralina gestione motore ECU (J623)
4 | 5 / 7.5 / 10 | Ventola del radiatore (VX57), relè del riscaldatore PTC ad alta potenza (J360), relè del riscaldatore PTC a bassa potenza (J359), elettrovalvola di regolazione della pressione dell'olio (N428), valvola di bypass del turbocompressore (N249), valvola per farfalle del collettore di aspirazione (N316), elettrovalvola per i getti di raffreddamento dei pistoni (N522), sensore del livello e della temperatura dell'olio (G266), valvola di commutazione della turbina (N529), relè di alimentazione dei componenti del motore (J757)
5 | 10 | Elettrovalvola di regolazione della pressione del carburante (N276), dosatore del carburante (N290), relè di alimentazione dei componenti del motore (J757), valvola di commutazione della turbina (N529)
6 | 5 / 7.5 | Interruttore delle luci di arresto, sensore del pedale del freno (F)
7 | 7.5 / 10 / 15 | Pompa di raffreddamento dell'aria di sovralimentazione (V188), valvola di raffreddamento dell'olio del cambio automatico (N488), valvola di intercettazione del liquido di raffreddamento (N82), pompa supplementare del riscaldamento (V488), valvola del liquido di raffreddamento della testata (N489), elettrovalvola di regolazione della pressione dell'olio (N428), centralina della pompa di diagnosi per le perdite del serbatoio EVAP (J909)
8 | 15 | Sonda lambda 1 a monte del catalizzatore (GX10), sonda lambda 1 a valle del catalizzatore (GX7), centralina del sensore NOx 1 (GX30), centralina del sensore NOx 2 (J881)
9 | 5 / 10 | Centralina della valvola a farfalla (J883), centralina della valvola dei gas di scarico (J945), centralina delle candelette (J179), elemento riscaldante del sistema di ventilazione del basamento (N79), debimetro / sensore di massa d'aria MAF (G70), pompa supplementare del riscaldamento (V488), elettrovalvola del filtro a carboni attivi (N80), valvole di regolazione della fasatura (N318, N205)
10 | 15 / 20 | Centralina della pompa del carburante (J538)
11 | 40 / 50 | Riscaldatore elettrico supplementare dell'abitacolo PTC (Z35)
12 | 40 | Riscaldatore elettrico supplementare dell'abitacolo PTC (Z35)
13 | 30 | Pompa idraulica supplementare di raffreddamento dell'olio del cambio automatico (V475)
14 | 40 | Relè del parabrezza termico (J47)
15 | 15 | Relè dell'avvisatore acustico (J413)
16 | 20 | Relè di alimentazione dei componenti del motore (J757)
17 | 7.5 | Centralina gestione motore (J623), centralina ABS (J104), relè del parabrezza termico (J47)
18 | 5 / 7.5 | Centralina di gestione della batteria (J367), interfaccia diagnostica del bus di dati Gateway (J533)
19 | 30 | Centralina del motorino tergicristallo (J400)
20 | 10 | Avvisatore acustico (H12)
21 | 30 | Relè 2 del parabrezza termico (J611)
22 | 5 / 7.5 | Centralina gestione motore (J623)
23 | 30 | Motorino di avviamento (B)
24 | 40 | Riscaldatore elettrico supplementare dell'abitacolo PTC (Z35)
31 | - | Centralina gestione motore
32 | - | Riservato
33 | 30 | Relè 2 del parabrezza termico (J611)
34 | 30 | Relè 2 del parabrezza termico (J611)
35 | 30 | Centralina del motorino tergicristallo, climatizzatore (J400)
36 | - | Impianto di illuminazione esterno sinistro (luci di posizione)
37 | 30 | Centralina del riscaldatore ausiliario Webasto (J364)
38 | - | Impianto di illuminazione esterno destro (luci di posizione)
N. | Assegnazione dei relè
R1 | Relè del motorino di avviamento 1 (J906)
R2 | Relè del motorino di avviamento 2 (J907)
R3 | Relè dell'avvisatore acustico (J413)
R4 | Relè del riscaldatore PTC ad alta potenza termica (J360)
R5 | Relè principale del motore a benzina (J271) / Relè di alimentazione morsetto 30 per motore diesel (J317)
R6 | Centralina delle candelette (J179 - benzina/diesel)
R7 | Relè del riscaldatore PTC a bassa potenza termica (J359 - diesel)
R8 | Relè di alimentazione dei componenti del motore (J757 - motore benzina 2.0)
R9 | Relè del parabrezza termico (J47)
R10 | Relè 2 del parabrezza termico (J611)

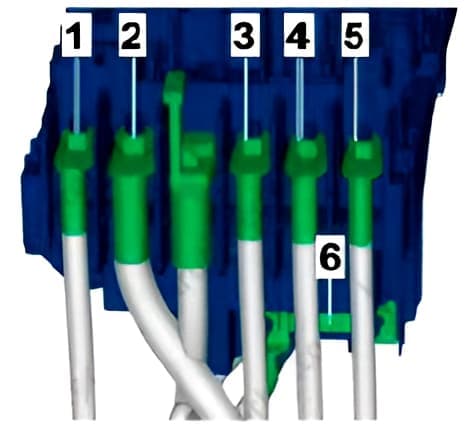

Maxi fusibili (fusibili di potenza)
N. | Corrente (A) | Descrizione
1 | 125 | Alimentazione per il morsetto 30_1 (alimentazione principale della rete di bordo)
2 | 400 | Alternatore, regolatore di tensione
3 | 80 | Servosterzo elettromeccanico (EPS)
4 | 80 | Alimentazione per il morsetto 30_1 (alimentazione supplementare)
5 | 50 / 80 | Centralina della ventola del radiatore
6 | 50 | Parabrezza termico, riscaldatore elettrico supplementare PTC
Abitacolo
La scatola dei fusibili si trova sotto il cruscotto, sul lato conducente.
Vista generale.
Schema dei fusibili
N. | Circuiti protetti
F1 | Impianto di scarico (attuatore sonoro)
F2 | Centralina di regolazione dei sedili anteriori
F4 | Sistema multimediale (MMI), pannello di controllo del volume
F5 | Interfaccia diagnostica del bus di dati Gateway
F6 | Leva selettrice del cambio automatico, elettromagnete di blocco dell'estrazione della chiave di accensione
F7 | Riscaldatore ausiliario, pannello di controllo del climatizzatore, sistema di monitoraggio della pressione degli pneumatici (TPMS)
F8 | Regolatore assetto fari, sensore volumetrico dell'antifurto di serie, illuminazione ambientale dell'abitacolo, interruttore luci, centralina dell'elettronica del tetto, modulo eCall (ERA-GLONASS), freno di stazionamento elettromeccanico, presa di diagnosi OBD, sensore pioggia e crepuscolare, sensore del particolato (PM)
F9 | Centralina del devioluci (interruttori al piantone dello sterzo)
F10 | Sistema multimediale (MMI), regolatore del volume
F11 | Centralina della rete di bordo (BCM)
F12 | Sistema multimediale (display)
F13 | Pretensionatore pirotecnico della cintura di sicurezza lato conducente, centralina degli airbag (SRS)
F14 | Ventola dell'impianto di climatizzazione (riscaldatore)
F15 | Centralina del bloccasterzo elettronico (ELV)
F16 | Modulo Audi Phone Box (ricarica wireless, amplificatore di segnale)
F17 | Quadro strumenti digitale, modulo per chiamata di emergenza eCall (ERA-GLONASS)
F18 | Telecamera di retromarcia, sistema di telecamere perimetrali a 360 gradi
F19 | Centralina del sistema di accesso e avviamento senza chiave (KESSY)
F20 | Sistema di dosaggio dell'agente riducente AdBlue (SCR), pompa diagnostica dell'impianto di alimentazione (EVAP)
F21 | Centralina del devioluci (interruttori al piantone dello sterzo)
F24 | Centralina della rete di bordo (BCM)
F25 | Centralina della porta lato conducente, alzacristalli elettrico posteriore sinistro, centralina della porta posteriore sinistra
F26 | Centralina della rete di bordo (BCM)
F27 | Centralina della rete di bordo (BCM)
F29 | Centralina del tetto apribile e dell'elettronica del tetto, centralina della rete di bordo (BCM)
F30 | Rete di bordo a 48V (Mild Hybrid), sistema di trazione elettrica
F32 | Centraline dei sistemi di assistenza alla guida (ADAS), telecamere dei sistemi di assistenza
F33 | Centralina del sedile passeggero anteriore, centralina dell'elettronica del tetto
F34 | Frizione del compressore dell'aria condizionata, freno di stazionamento elettromeccanico, luci di retromarcia, attuatore acustico (Soundaktor)
F35 | Sensore di qualità dell'aria, presa di diagnosi OBD, pulsantiera della console centrale, specchietto retrovisore interno fotocromatico, regolatore assetto fari, illuminazione della strumentazione
F39 | Centralina della porta lato passeggero, alzacristalli elettrico posteriore destro, centralina della porta posteriore destra
F40 | Presa 12V, accendisigari
F41 | Pretensionatore pirotecnico della cintura di sicurezza lato passeggero
F42 | Centralina della rete di bordo (BCM - chiusura centralizzata)
F44 | Centralina della frizione per la trazione integrale (Haldex)
F45 | Centralina di regolazione elettrica del sedile lato guida
F47 | Motorino del tergilunotto
F48 | Attuatore acustico nell'abitacolo (Soundaktor)
F49 | Relè del motorino di avviamento, sensore di posizione del pedale della frizione, rete di bordo a 48V (Mild Hybrid)
F52 | Centralina delle sospensioni adattive (DCC)
F53 | Resistenza del lunotto termico
A | Centralina di regolazione del sedile anteriore destro (EX34), ventole del cuscino (V518) e dello schienale (V516) del sedile anteriore destro
B | Relè del sistema di avviamento a distanza (J471)
C | Presa USB di ricarica (U37)
Descrizione dei relè
N. | Circuiti protetti
R1 (var. 1) | Relè del sistema di avviamento a distanza (J471)
R1 (var. 2) | Relè del sistema di dosaggio dell'agente riducente SCR (J963)
R2 | Relè del giunto elettromagnetico del compressore dell'aria condizionata
R3 | Riservato
R4 | Relè di alimentazione del morsetto 15 (J329)
R5 | Relè del lunotto termico (J9)
R6 | Relè delle prese 12V (J807)
