Octavia A4 è un'auto di classe C, prodotta dalla società ceca Škoda Auto a.s. Questo articolo descrive in dettaglio lo schema dei fusibili nella Škoda Octavia A4 (prima generazione; carrozzeria con codici 1u2/1u5). Anni di produzione: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Qui troverete le posizioni, le descrizioni e le foto dei portafusibili. “Accendisigari” e “pompa carburante” sono evidenziati in grassetto.

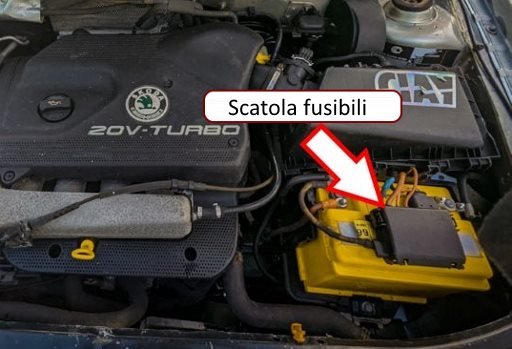

Nel vano motore
Il blocco di distribuzione situato qui è composto da fusibili di potenza. Per accedervi, è necessario rimuovere il coperchio della batteria.

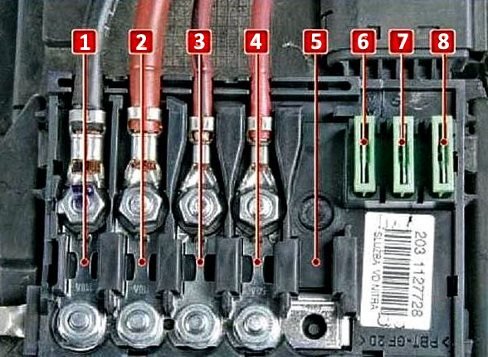

Schema
N° | Assegnazione | Ampere
1. | Alternatore | 110A / 150A
2. | Dispositivo di comando per l'illuminazione della cabina | 110A
3. | Motore di raffreddamento del motore | 40A / 50A
4. | Dispositivo di comando elettronico | 50A
5. | Candele di preriscaldamento diesel | 50A
6. | Motore elettrico del sistema di raffreddamento del motore | 30A
7. | Centrale di controllo ABS | 30A
8. | Controllore ABS | 30A
All'interno dell'abitacolo
Per proteggere i circuiti elettrici del veicolo sono presenti due scatole dei fusibili.
Scatola dei fusibili
Situata all'estremità del cruscotto, lato conducente.
Foto - esempio.
Mappa
N. | Descrizione | Ampere
1. | Specchietti retrovisori riscaldati, relè accendisigari | 10A
2. | Indicatori di direzione | 10A
3. | Lampadina del vano portaoggetti | 5A
4. | Lampadine di illuminazione della targa | 5A
5. | Sedili riscaldati, specchietti esterni riscaldati | 7,5A
6. | Centralina della chiusura centralizzata | 5A
7. | Luci posteriori, sensori di parcheggio | 10A
8. | Telefono | 5A
9. | ECU ABS, ECU ESP | 5A
10. | Accensione | 10A
11. | Quadro strumenti | 5A
12. | Presa diagnostica | 7,5A
13. | Luci di stop | 10A
14. | Unità di comando illuminazione interna | 10A
15. | Quadro strumenti | 5A
16. | Climatizzatore | 10A
17. | Ugelli lavavetri riscaldati | 5A / 30A
18. | Lampadina abbagliante destro | 10A
19. | Lampadina abbagliante sinistro | 10A
20. | Lampadina abbagliante destro, regolatore elettrico dei fari | 15A
21. | Lampadina anabbagliante sinistro | 15A
22. | Lampadina fanale posteriore destro | 5A
23. | Lampadina fanale posteriore sinistro | 5A
24. | Tergicristallo parabrezza | 20A
25. | Ventola riscaldamento | 25A
26. | Lunotto termico | 25A
27. | Tergicristallo lunotto posteriore | 15A
28. | Relè pompa benzina | 15A
29. | Modulo di controllo elettronico motore | 15A / 10A
30. | Comando elettrico del tetto apribile | 20A
31. | Riserva
32. | Iniettori carburante | 10A / 30A
33. | Lavafari | 20A
34. | Modulo di comando elettronico del motore | 10A
35. | Presa di corrente nel bagagliaio | 30A
36. | Fari antinebbia | 15A
37. | Modulo di comando elettronico del motore | 20A / 5A
38. | Unità di controllo della chiusura centralizzata, illuminazione del bagagliaio | 15A
39. | Segnalazione luci di emergenza | 15A
40. | Allarme acustico | 20A
41. | Skoda Octavia A4 Fusibile accendisigari | 15A
42. | Impianto audio, telefono | 15A
43. | Centralina elettronica motore | 10A
44. | Sedili riscaldati | 15A
RES. | Riserva
Scatola relè
Per accedere al relè nell'abitacolo è necessario rimuovere il rivestimento vicino al volante.
N. | Descrizione
1. | Relè del cicalino;
2. | Relè di commutazione;
3. | Ripetitore luci;
4. | Relè della pompa benzina;
5. | Relè tergicristalli parabrezza.
